BXF

该产品主要就用于伺服电机及其他自动控制系统。其特点是采用相位阵及LED补偿驱动控制技术,抗污染能力强,使用寿命长,抗干扰能力强,安装简单可靠等,并符合RoHS认证要求。

待议

产品参数

  • 产品编号 BX-E06
  • 产品名称 增量式编码器-无轴-BXF
  • 用途及特点 该产品主要就用于伺服电机及其他自动控制系统。其特点是采用相位阵及LED补偿驱动控制技术,抗污染能力强,使用寿命长,抗干扰能力强,安装简单可靠等,并符合RoHS认证要求。
展开全部 收起

详情

■ 型号说明

■ 输出波形与信号位置精度


上图为从轴端方向看顺时针旋转时(CW)的波形图

波形比:X1+X2=0.5T±0.1T
    X2+X3=0.5T±0.1T
相位差:Xn≥0.125T(n=1,2,3,4)
绝对角度误差:≤0.2T
周期误差:≤0.05T
T=360°/N(N为每转输出脉冲教)
Z路信号宽度
1、TM=1T±0.5T
   TM=nT±1T(n≥2)
Z路信号与A、B路信号相位关系不做规定
2、TM=O.5T±0.25T
   TM=0.25T±0.125T
Z路信号上升沿与B路信号上升沿对齐

■ 电气参数

输  出
型  式
电源电压
DC(V)
消耗电流
(mA)
输出电压(V)

上升、下降
时间、时间

(ns)、(ns)

响应
频率 (kHz)
绝对阻抗
(MΩ)
DC500V
VHVL
E(电压输出)5V/7V-12V<65空载≥3.5≤0.5200   500~100≥100

■ 机械参数

转动惯量
(kgm2)
    启动扭矩

     最大负载(N)

径向轴向

25
重量
(g)
    4×10-8     <0.05Nm                       15约100(电缆除外)

■ 环境参数

工作温度(℃)贮存温度(℃)耐振动(m/s2)耐冲击
-40~+85-40~+85 10G  10~2000Hz50G/11ms


■ 输出电路

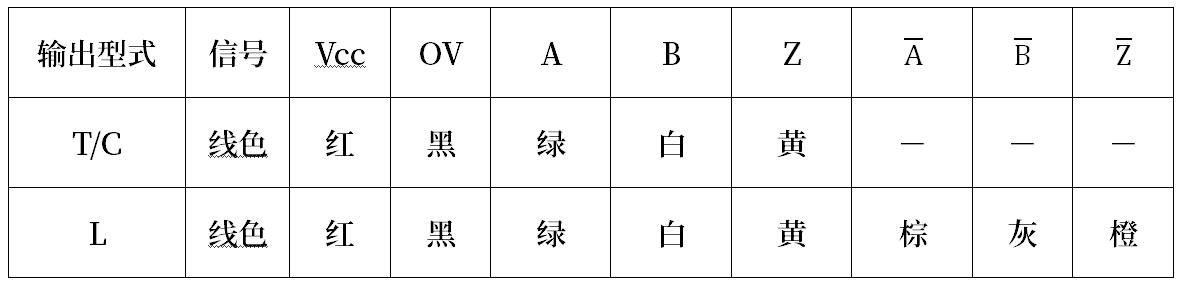

■ 接线表



■ 外形图


BXF
该产品主要就用于伺服电机及其他自动控制系统。其特点是采用相位阵及LED补偿驱动控制技术,抗污染能力强,使用寿命长,抗干扰能力强,安装简单可靠等,并符合RoHS认证要求。
